產品簡介

?

故障電弧保護器以下簡稱探測器對接入線路中的故障電弧，包括故障并聯電弧、故障串聯電弧進行有效的檢測。當檢測到線路中存在引起火災的故障電弧時，可以進行現場的聲光報警，并將報警信息傳輸至上端監控設備，以實現預警火災發生的目的。

故障電弧探測器適用于工業與民用建筑中 10KW 及其以下的電氣線路，其保護線路長度不宜大于 100 米。

產品遵循國標 GB/T31143-2014，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。

主要技術參數

1、額定工作電壓：AC220V；

2、功 耗：正常監控狀態≤1W；

3、監控報警：故障電弧報警 AC63A 以下的負載；

4、電壓：額定值 AC230V，過壓及欠壓保護；

5、電流：額定值 AC63A 及以下，過電流保護；

6、開關量輸出：無源常開觸點，觸點容量 AC250V/5A,DC30V/5A；

7、通訊方式：485 通訊；

8、時間記錄：主機最近 5000 條；

9、LCD 液晶顯示；

10、使用環境條件

(1)環境溫度:-10℃至+55℃；

(2)相對濕度：大于等于 95%，不結露；

(3)海拔高度:不超過 3000m；

(4)使用場所:具防雨設施。

參數設置

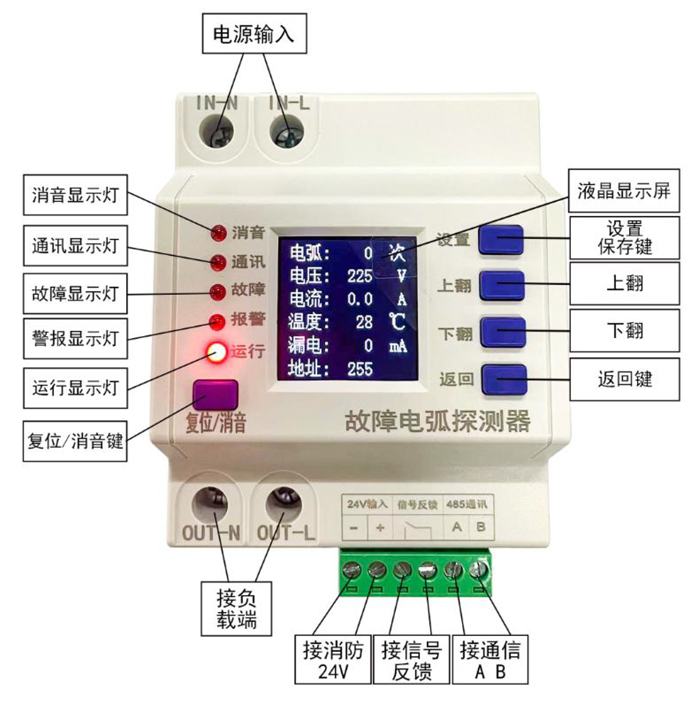

指示燈說明：

（1）運行指示燈：當系統正常運行，該指示燈閃爍；

（2）報警指示燈：當檢測到報警時，該指示燈閃爍，否則熄滅。

（3）故障指示燈：當檢測到故障時，該指示燈閃爍，否則熄滅。

（4）通訊指示燈：當具有 485 通訊數據時，該指示燈閃爍，否則熄滅；

（5）消音指示燈：當消除報警聲時，該指示燈閃爍，否則熄滅。

按鍵定義：

（1）設置 ：設置/選擇/保存；

（2）上翻 ：增加；

（3）下翻 ：減少；

（4）返回 ：返回；

（5）復位/消音：短按，消音；長按 5 秒，復位。

框選的數據為當前光標的位置，按“上翻、下翻”鍵可以移動光標的位置；反顯的數據為可設置修改的數據，按“上翻、下翻”可修改數據，按“設置”可以保存，按“返回”可取消數據；按“返回”可返回上一層菜單，直到主界面。

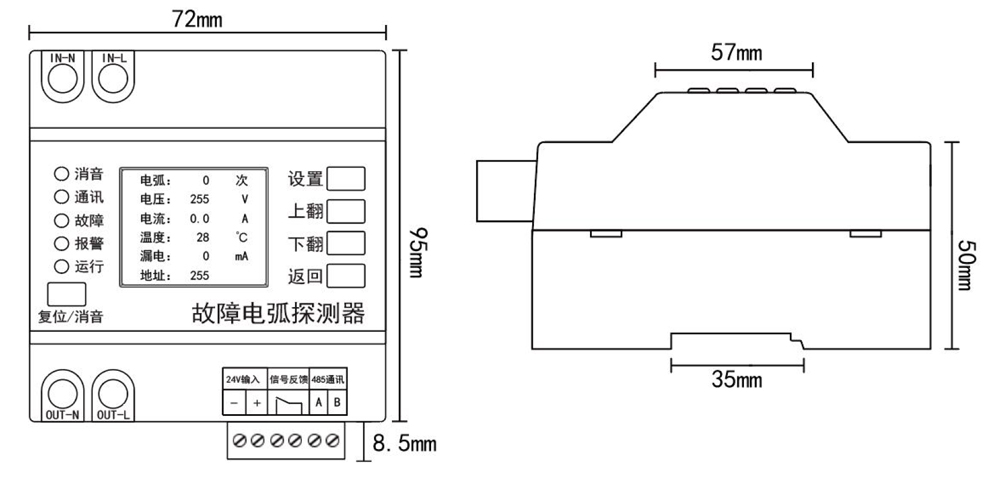

產品外形及安裝尺寸
