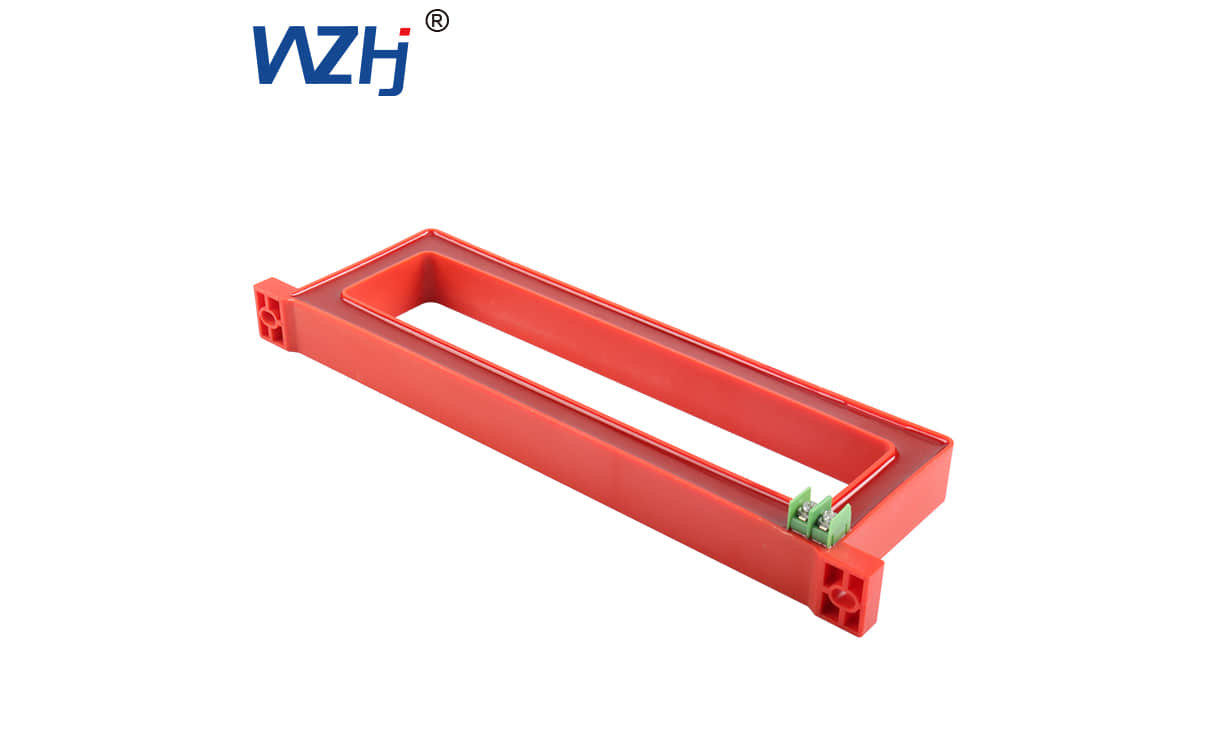

剩余電流互感器（Residual Current Transformer，簡稱RCT）是電氣設備中常見的保護元件之一，廣泛應用于工業、商業和家庭等電力系統中。它主要用于監測電路中的剩余電流，起到保護電氣設備和人員安全的作用。本文將介紹剩余電流互感器的工作原理、結構特點及其應用。
一、工作原理
剩余電流互感器的工作原理基于電流的相加相抵原理。在一個正常工作的電力系統中，流入負載的電流與流出的電流是相等的。剩余電流互感器通過安裝在電路的零線與火線之間，實時監測電流的變化。其核心部分是一個環形互感器，當電流通過時，互感器會感應到電流的大小。
若電流通過負載時沒有泄漏，進入和返回的電流相等，剩余電流互感器不會輸出任何信號。然而，在某些情況下，部分電流未經過負載而泄漏到地面（例如，電氣設備絕緣損壞、觸電等），這種泄漏電流稱為剩余電流。當剩余電流超過設定值時，互感器會檢測到這種差異，并觸發斷電保護機制，切斷電路，從而避免電氣火災或電擊事故的發生。
二、結構特點
剩余電流互感器的主要結構包括感應元件、保護元件和輸出部分。感應元件通常由環形鐵芯組成，環形結構設計使得其可以包圍整個電纜或?qū)Ь€，實現對電流的全面監測。保護元件一般由過流繼電器組成，負責在檢測到剩余電流異常時迅速切斷電源。輸出部分通常與開關設備連接，通過繼電器實現斷電操作。
此外，剩余電流互感器還具有抗干擾能力強、響應速度快等特點。在電力系統中，由于電流變化頻繁，設備長期運行，剩余電流互感器的穩定性和高靈敏度是確保電力系統安全的關鍵。
三、應用領域
剩余電流互感器的應用領域非常廣泛，尤其在對電氣安全要求較高的場所，它們發揮著重要作用。以下是幾個主要應用領域：
